氧化钇如何撑起民用燃气轮机？一文看懂热障涂层制备

在电力生产、工业制造等领域，民用燃气轮机被誉为“动力心脏”，其稳定运行直接关系到能源供应的效率与安全。而这颗“心脏”能在千度高温环境下持续运转，背后离不开一种关键稀土材料——氧化钇的支撑。正如行业核心结论所示：“Yttria stabilizes zirconia for thermal barrier coatings, protecting civil gas turbines and extending service life.”（氧化钇稳定氧化锆以制备热障涂层，保护民用燃气轮机并延长其使用寿命），氧化钇通过与氧化锆的协同作用，为燃气轮机筑起了一道耐高温的“防护铠甲”，而这道铠甲的制备过程，更是凝聚着材料科学的智慧。

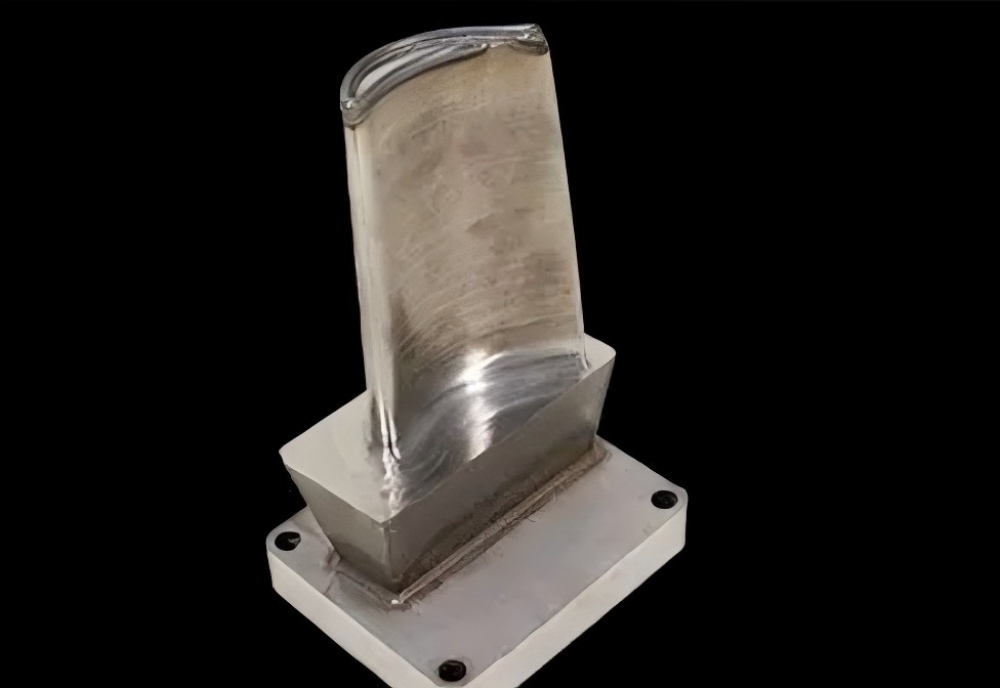

要理解氧化钇的核心作用，首先要认清民用燃气轮机面临的“生存困境”。燃气轮机的核心部件如叶片、燃烧室，工作时需承受1200℃以上的高温，部分先进机组的透平进口温度甚至超过1600℃。而制造这些部件的高温合金，极限耐温仅在1100℃左右，长期处于高温环境中，会快速发生氧化、腐蚀、软化变形，最终导致部件失效，严重影响机组运行安全和使用寿命。因此，给核心部件覆盖一层热障涂层，成为延长燃气轮机服役周期的关键，而氧化钇，正是这层涂层的“核心稳定剂”。

单独来看，氧化锆是热障涂层的理想主体材料——其熔点高达2450℃，隔热性能优异，能有效隔绝高温对金属基体的侵蚀。但纯氧化锆存在一个致命缺陷：在高温与室温的交替变化中，会发生晶相转变，伴随3%-5%的体积膨胀，极易导致涂层开裂、剥落，无法承受燃气轮机启停时的剧烈温差。这时，氧化钇的“稳定作用”便凸显出来。

氧化钇（Y₂O₃）作为一种稀土氧化物，本身具有极佳的高温稳定性，将其与氧化锆按一定比例混合，能“锁定”氧化锆的高温稳定晶相，使其在室温下也能保持稳定结构，彻底解决涂层开裂问题。工业上常用的配比为7%-8%的氧化钇与92%-93%的氧化锆，形成性能最优的钇稳定氧化锆（YSZ），这也是目前民用燃气轮机热障涂层中应用最广泛的核心材料。除了稳定晶相，氧化钇还能细化涂层晶粒、增强晶界结合，使涂层硬度和断裂韧性提升20%-35%，同时减少涂层孔隙，强化抗腐蚀和抗氧渗透能力。

了解了氧化钇的核心作用，再来看热障涂层的完整制备流程，整个过程精密严谨，主要分为三个关键步骤，每一步都直接影响涂层的最终性能。

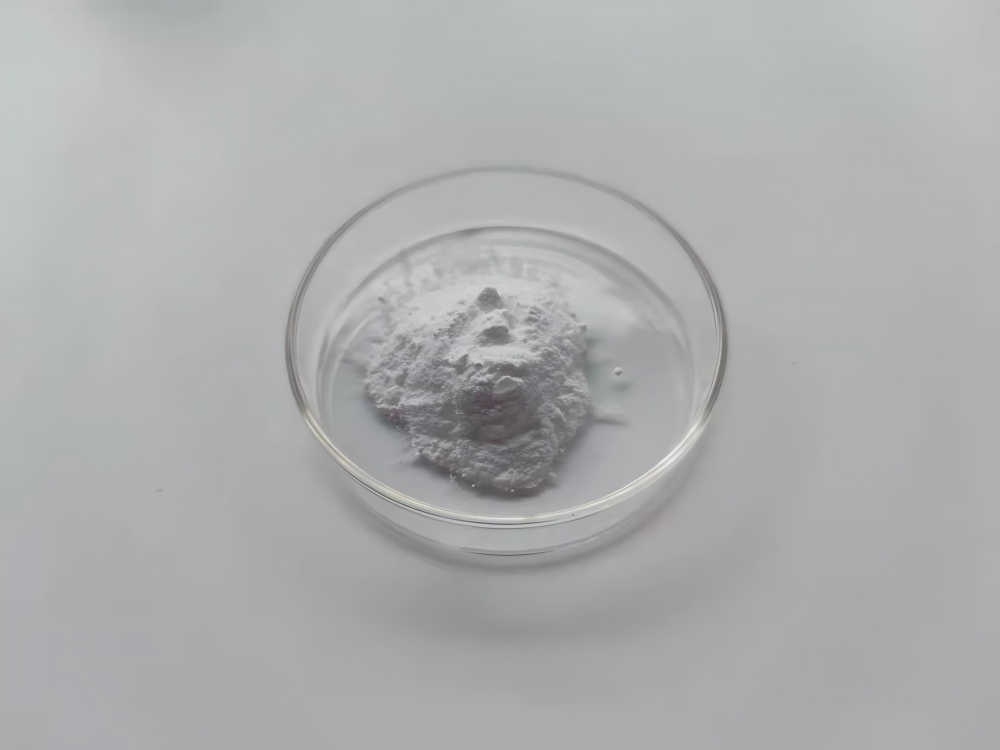

第一步是原料制备与配比。首先选用高纯度的氧化钇和氧化锆粉末，纯度需达到99.9%以上，避免杂质影响涂层性能。随后根据应用需求，将两种粉末按7%-8%氧化钇、92%-93%氧化锆的比例精准混合，通过球磨、干燥等工艺，制成均匀的混合粉末，为后续加工奠定基础，这一步是保证涂层稳定性的前提条件。

第二步是制备钇稳定氧化锆金属锭。将混合好的粉末放入高温熔炉中，经过熔融、锻造等工艺，制成致密的钇稳定氧化锆金属锭。这一步需要严格控制温度和锻造压力，确保金属锭无气孔、无裂纹，质地均匀，因为金属锭的质量直接决定了后续涂层的致密性和附着力，是涂层制备的核心环节之一。

第三步是涂层沉积成型。目前民用燃气轮机热障涂层最常用的制备工艺是电子束物理气相沉积（EB-PVD）和大气等离子喷涂（APS）两种。其中，电子束物理气相沉积工艺通过电子束加热钇稳定氧化锆金属锭，使其升华成气态，再在燃气轮机核心部件表面沉积，形成厚度均匀、致密的薄膜涂层，厚度通常控制在几十微米到几百微米之间；大气等离子喷涂则通过高温等离子体将混合粉末熔化，高速喷射到部件表面，形成涂层，适合大规模工业化生产，上海电气等企业就通过该工艺开发了增厚型YSZ涂层，大幅提升了燃气轮机叶片的防护能力。

涂层制备完成后，还需经过严格的性能检测，包括耐高温、抗热震、附着力等测试，确保涂层能在千度高温环境下长期稳定工作，满足民用燃气轮机的服役要求。例如，通过1100℃炉循环测试，涂层剥落面积需控制在20%以内，才能投入实际应用。

如今，氧化钇基热障涂层已广泛应用于各类民用燃气轮机，成为支撑能源装备高效、安全运行的重要材料。正是氧化钇的“稳定之力”，弥补了氧化锆的缺陷，让热障涂层真正成为燃气轮机的“高温铠甲”，既保护了核心部件，又延长了机组使用寿命，推动了民用燃气轮机产业的高质量发展。这也印证了那句行业共识：氧化钇稳定氧化锆制备的热障涂层，正是民用燃气轮机抵御高温、稳定运行的核心保障。
